Para los ingenieros de planta y equipos de compras que comparan motores IE3 con IE4, la respuesta directa es sencilla. Un motor IE4 se ubica en un nivel de eficiencia total por encima de un motor IE3 según el sistema de clasificación IEC 60034-30-1, y la ventaja de eficiencia es mayor en tamaños de bastidor más pequeños, mientras que se reduce gradualmente a medida que aumenta la potencia del motor. un Motor de ultra alta eficiencia YE4/IE4 Por lo general, es la mejor opción cuando el equipo funciona durante largas horas diarias bajo una carga constante, como ventiladores, sopladores, bombas y compresores de servicio continuo. un Motor de alta eficiencia YE3/IE3 sigue siendo una opción práctica y ampliamente utilizada para maquinaria que funciona de forma intermitente, bajo carga variable o en turnos más cortos.
Las secciones siguientes analizan los datos de eficiencia detrás de esa recomendación, muestran cómo se compara el consumo de energía de IE3 vs IE4 en horas de funcionamiento reales y explican cómo hacer coincidir la configuración del poste y el tipo de servicio con una aplicación determinada.
Según la norma internacional de clasificación de eficiencia IEC 60034-30-1, los motores asíncronos trifásicos se agrupan en clases de eficiencia definidas en función de la cantidad de energía eléctrica de entrada que se pierde en forma de calor con la carga nominal. Subir un escalón de clase significa que un motor convierte una mayor proporción de la potencia de entrada en salida de eje utilizable a la misma potencia y velocidad nominales. El marco es tecnológicamente neutral, por lo que motor eléctrico IE4 y un motor IE3 del mismo tamaño de bastidor puede compartir dimensiones de montaje muy similares mientras opera con diferentes niveles de pérdida.
Los motores de ultra alta eficiencia YE4/IE4 cubren un rango de potencia de 0,75 kW a 375 kW, con configuraciones de 2, 4, 6 y 8 polos que abarcan de 750 a 3000 RPM. Esto coloca a la línea YE4/IE4 un paso por encima de la serie de alta eficiencia YE3/IE3, que cubre de 0,75 kW a 315 kilovatios en las mismas configuraciones de postes y refleja el estándar de eficiencia de nivel 3 GB18613-2020 al que hacen referencia ampliamente los compradores industriales. Para una instalación que ya rastrea datos de eficiencia IE3 IE4 en una lista de equipos, la configuración de postes y las series de marcos generalmente se transfieren directamente, lo que simplifica la planificación de una ruta de actualización.
| Clase de eficiencia | Designación IEC | Posición típica de mercado |
|---|---|---|
| IE1 | Eficiencia estándar | Eliminado en gran medida en nuevas instalaciones industriales |
| IE3 | Eficiencia Premium | Línea de base común para motores industriales en general. |
| IE4 | Eficiencia Súper Premium | Nivel de motor de eficiencia ultraalta, serie YE4/IE4 |
| IE5 | Eficiencia ultra premium | Nivel emergente, limitado a tecnologías de motor seleccionadas |
Los valores de referencia de eficiencia a plena carga publicados para motores de cuatro polos y 50 Hz según IEC 60034-30-1 dan una idea clara de cómo funciona un Motor IE4 de alta eficiencia se compara con un motor IE3 con la misma potencia nominal. El siguiente cuadro alinea cuatro clasificaciones de energía industrial comunes, una al lado de la otra.
Figura 1. Eficiencia de carga completa de referencia, cuatro polos 50 Hz, comparando motores IE3 e IE4 en clasificaciones de potencia seleccionadas, según los valores de clase publicados en IEC 60034-30-1.
| Clasificación de potencia | Eficiencia IE3 | Eficiencia IE4 | Ganancia de eficiencia |
|---|---|---|---|
| 7,5 kilovatios | 90,1% | 90,4% | 0,3 puntos |
| 22 kilovatios | 92,7% | 93,0% | 0,3 puntos |
| 55 kilovatios | 94,3% | 94,6% | 0,3 puntos |
| 110 kilovatios | 95,2% | 95,4% | 0,2 puntos |
La brecha entre la eficiencia de IE3 y IE4 parece pequeña en términos de puntos porcentuales, pero a plena carga continua durante miles de horas de funcionamiento al año, incluso una fracción de punto porcentual se traduce en una diferencia mensurable en la entrada eléctrica requerida para la misma salida mecánica.
La potencia de entrada del motor es igual a la potencia de salida dividida por la eficiencia, y la diferencia entre la potencia de entrada y de salida se disipa como pérdida. La aplicación de esa relación a un motor de 55 kW funcionando a plena carga durante 8000 horas al año, un ciclo de trabajo común para ventiladores y bombas de servicio continuo, muestra cómo el consumo de energía de IE3 frente a IE4 diverge con el tiempo.
Figura 2. Pérdida de energía acumulada ilustrativa durante cinco años para un motor de 55 kW a carga completa, 8000 horas de funcionamiento por año, comparando IE3 e IE4.
Durante cinco años de operación continua en este ejemplo, la brecha entre las dos líneas en la Figura 2 equivale a aproximadamente 7,2 MWh de pérdida de energía acumulada evitada por el motor IE4, lo que ilustra el potencial de ahorro de energía del motor IE4 para aplicaciones de alto tiempo de ejecución. Este ejemplo es ilustrativo y los resultados reales varían según la carga, las condiciones ambientales y las características eléctricas del sitio.
Los motores más pequeños soportan cargas parásitas y pérdidas por fricción proporcionalmente mayores en relación con su potencia nominal, lo que deja más margen de mejora al pasar de IE3 a IE4. Los motores de estructura más grande ya operan cerca de su techo de eficiencia práctica bajo IE3, por lo que la ganancia de punto porcentual adicional disponible en IE4 se vuelve menor a medida que aumenta la potencia nominal. Este patrón es visible en los valores de referencia publicados de IEC 60034-30-1 que se muestran a continuación.
Figura 3. Aumento de eficiencia de IE4 sobre IE3, en puntos porcentuales, en potencias nominales más pequeñas seleccionadas.
| Clasificación de potencia | Ganancia de eficiencia, IE3 to IE4 |
|---|---|
| 0,75 kilovatios | 1,8 páginas |
| 2,2 kilovatios | 0,8 puntos |
| 5,5 kilovatios | 0,4 puntos |
| 15kW y más | 0,2 puntos |
Esto no significa que actualizar un motor pequeño proporcione mayores ahorros de energía en un motor IE4 que actualizar uno grande. Un motor pequeño con una ganancia de puntos porcentuales mayor todavía consume mucha menos energía total que un motor grande, por lo que el volumen práctico de energía ahorrado generalmente favorece instalaciones de mayor potencia y mayor tiempo de funcionamiento, aunque la diferencia porcentual sea más estrecha allí.
La velocidad a la que el ahorro de energía del motor IE4 se acumula en un período de recuperación más corto depende de cómo se utiliza realmente el motor en el día a día, no solo de la clase de eficiencia. Los factores siguientes tienen la mayor influencia en la rapidez con la que la diferencia de eficiencia entre un motor IE3 y un IE4 se vuelve significativa en la práctica.
Como patrón general, las aplicaciones con muchas horas de funcionamiento anuales y un factor de carga estable cercano a la salida nominal son donde un motor eléctrico IE4 acumula sus ahorros de energía más rápido, mientras que las aplicaciones con tiempos de funcionamiento cortos o carga muy variable ven un recorrido más largo antes de que la diferencia se vuelva significativa.
La eficiencia es sólo una dimensión de cómo se desarrolla una comparación de motores IE3 vs IE4 en el funcionamiento diario. El gráfico de radar a continuación coloca seis dimensiones de rendimiento comúnmente analizadas una al lado de la otra como ilustración relativa, basándose en las características generales de diseño asociadas con motores de clase de eficiencia premium y súper premium según IEC 60034-30-1, en lugar de cifras certificadas para una unidad específica.
Figura 4. Comparación relativa ilustrativa de las dimensiones de rendimiento de los motores IE3 e IE4.
Los motores de ultra alta eficiencia YE4/IE4 están construidos alrededor de una carcasa de hierro fundido de alta resistencia combinada con un sistema de enfriamiento y aislamiento diseñado para un funcionamiento estable a largo plazo, como se ilustra de forma simplificada a continuación.

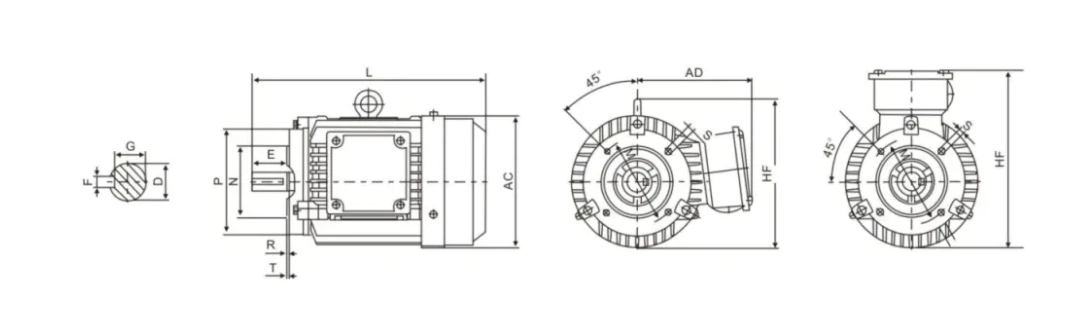

Figura 5. Ilustración estructural simplificada de la carcasa de un motor de eficiencia ultraalta YE4/IE4 y su ruta de enfriamiento.
Elegir entre un motor IE3 y un motor IE4 también implica hacer coincidir la configuración de polos con la carga real. La siguiente tabla describe una guía general para el rango de 2 a 8 polos disponible en la serie YE4/IE4.
| Configuración de polos | Velocidad sincrónica | Más adecuado para |
|---|---|---|
| 2 polos | 3000 RPM | Equipos de alta velocidad y carga liviana, como ventiladores y sopladores de ventilación. |
| 4 polos | 1500 rpm | Maquinaria industrial de uso general con necesidades moderadas de velocidad y par. |
| 6 polos | 1000 rpm | Aplicaciones que necesitan un par más estable a velocidad reducida |
| 8 polos | 750 rpm | Equipos de alto torque y carga pesada, como equipos de mezcla, maquinaria de minería y metalurgia. |
Las configuraciones de 2 polos de alta velocidad son adecuadas para ventiladores y otras tareas de alta velocidad y cargas livianas, mientras que las configuraciones de 8 polos de baja velocidad brindan una mayor salida de torque para equipos de mezcla, aplicaciones de minería y metalurgia. Las instalaciones que son sensibles al consumo de electricidad, que utilizan equipos de forma continua y que están planificando una actualización de sus equipos para lograr un uso eficiente de la energía suelen ser las más adecuadas para el Motor de ultra alta eficiencia YE4/IE4 línea.
Ambas líneas YE4/IE4 y YE3/IE3 permanecen activas en instalaciones modernas, a menudo una al lado de la otra en la misma planta de producción. Las listas a continuación describen dónde se especifica normalmente cada opción.
Zhejiang Kuayue Motor Co., Ltd. es un fabricante orientado a la exportación con sede en el distrito de Luqiao, ciudad de Taizhou, provincia de Zhejiang, que integra investigación y desarrollo, producción, ventas y exportación. La empresa opera en la industria del motor desde hace 34 años, con una base de producción de 29 mu y un equipo de más de 30 personas. Como fabricante de motores de eficiencia ultra alta YE4/IE4 y motores de alta eficiencia YE3/IE3, Zhejiang Kuayue suministra motores asíncronos trifásicos y soluciones de bombas industriales a clientes en más de 20 provincias chinas, así como a mercados de exportación en Europa, América, el Sudeste Asiático y Medio Oriente, y atiende a industrias que incluyen minería, procesamiento químico, sistemas de bombas y HVAC, textiles, equipos de elevación, máquinas herramienta y maquinaria de construcción portuaria. Además de las líneas de productos estándar, la empresa también admite la personalización ODM y OEM para compradores con requisitos de marco, caja de terminales o montaje específicos.
Un motor IE4 es un motor asíncrono trifásico construido para alcanzar la clase de eficiencia Super Premium definida por IEC 60034-30-1, un nivel por encima de la clase de eficiencia Premium IE3 con la misma potencia nominal y velocidad.
La marca IE4 indica que el motor está diseñado para alcanzar los niveles de eficiencia asociados con la clase de eficiencia Super Premium según el marco de clasificación IEC 60034-30-1, en lugar de hacer referencia a una marca o modelo.
La principal diferencia es la eficiencia a plena carga con el mismo tamaño de bastidor y potencia nominal, y los motores IE4 normalmente funcionan con una menor pérdida de energía que los motores IE3, especialmente en tamaños de bastidor más pequeños. Los detalles estructurales, como la clase de aislamiento y el grado de protección, pueden ser similares en ambas líneas, siendo la clase de eficiencia el principal factor distintivo.
Un motor de eficiencia ultra alta generalmente se refiere a un motor construido con la clase de eficiencia IE4 Super Premium o superior, diseñado para reducir las pérdidas eléctricas durante el funcionamiento continuo en comparación con los motores de clase de eficiencia estándar o premium.
Según el marco actual IEC 60034-30-1, IE5 Ultra Premium Efficiency se sitúa por encima de IE4, aunque la disponibilidad de IE5 es actualmente más limitada en cuanto a potencias nominales y tecnologías de motores en comparación con las líneas IE3 e IE4 ampliamente disponibles.
Según los valores de referencia publicados de IEC 60034-30-1, la ganancia de eficiencia de IE3 a IE4 generalmente oscila entre aproximadamente 0,2 y 0,3 puntos porcentuales en potencias nominales medianas y grandes, con una ganancia mayor de alrededor de 1 a 2 puntos porcentuales en potencias nominales más pequeñas, por debajo de unos pocos kilovatios.
IE5 se ubica un nivel de clasificación por encima de IE4 según IEC 60034-30-1, lo que representa una reducción adicional en la pérdida de energía, aunque los motores IE5 están menos disponibles en todo el rango de potencia y polos que cubren actualmente los motores IE3 e IE4.
La elección correcta depende de cómo se utilizará el motor y de lo que esté disponible para la potencia nominal y la configuración de polos requeridas. Para aplicaciones con muchas horas de funcionamiento anuales y requisitos de estructura estándar, un motor IE4 es actualmente la opción de eficiencia ultra alta más disponible, mientras que IE5 sigue siendo una categoría más limitada y especializada en este momento.
